PHÂN BIỆT MCB VÀ MCCB

MCB và MCCB là hai thiết bị chuyển mạch khác nhau. Tuy nhiên tên gọi tương tự dẫn đến nhiều người không rành về thiết bị điện hay nhầm lẫn rằng hai loại này là một. Sự hiểu sai này sẽ dẫn đến những sự cố nghiêm trọng hơn khi sử dụng không đúng loại cho đúng mục đích. Trong bài viết này Makel sẽ đưa những thông tin cơ bản và dễ nhớ giúp mọi người phân biệt được nhanh chóng MCB và MCCB.

  1. MCB là gì?

MCB có tên đầy đủ là Miniature Circuit Breaker, là thiết bị chuyển mạch loại tép, thường có dòng cắt định mức và dòng cắt ngắn mạch thấp.

MCB có chức năng bảo vệ hệ thống nói chung và các thiết bị điện (tải) nói riêng trong các trường hợp ngắn mạch, quá tải.

.MCB la gi

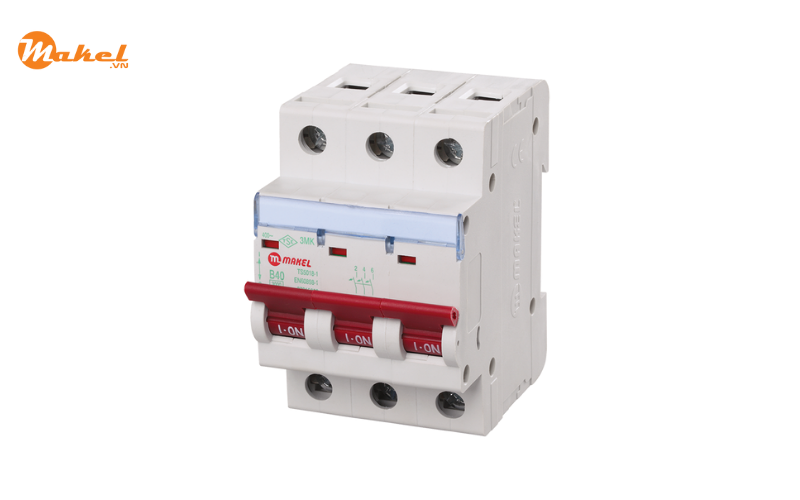

MCB là gì?

  1. MCCB là gì?

MCCB là tên viết tắt của Moulded Case Circuit Breaker, là thiết bị chuyển mạch loại khối, thường có dòng cắt ngắn mạch lớn (có thể lên tới 150kA).

MCCB bảo vệ điện được sử dụng để bảo vệ mạch điện khỏi dòng điện quá mức, có thể gây quá tải hoặc ngắn mạch và thường được gọi là át khối, aptomat vỏ đúc.

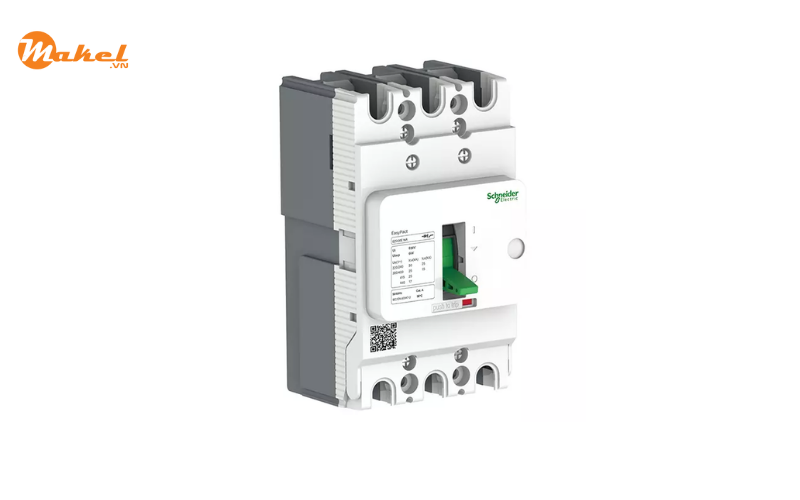

MCCB là gì?

MCCB là gì

  1. MCB và MCCB khác nhau như thế nào?

Dưới đây là 6 đặc điểm giúp bạn dễ dàng phân biệt MCB và MCCB

Vỏ đúc khối (Frame)

Chỉ có MCCB có vỏ đúc khối trong khi ở MCB không có đặc trưng này. Hiểu đơn giản, MCCB khác nhau về dòng định mức nhưng có chung vỏ đúc khối.

Ví dụ dòng 3VA1 có nhóm 100A và 160A cùng chung 1 loại vỏ đúc khối là 160A, ở dòng 3VA2 có nhóm 100A, 160A, 250A cùng chung Frame 250A, nhóm 400A và 600A tương tự (3VA1) và nhóm 1000A, 1600A chung Frame 1600A.

Dòng điện định mức IN

Thông thường dòng định mức của MCB nằm trong khoảng <= 125A, còn đối với MCCB là khoảng (100A – 1600A). Với MCCB có những hãng sản xuất thì có loại <100A hoặc >1600A, tuy nhiên thông dụng nhất vẫn là dải (100A – 1600A)

Dòng cắt ICS

Dòng cắt Ics của MCB nhỏ hơn MCCB. Với MCB dòng Ics lớn nhất vào khoảng 25kA, còn MCCB khoảng 150kA.

Khả năng mở rộng tùy chỉnh

Duy chỉ có MCCB mới có khả năng mở rộng tùy chỉnh, truyền thông, điều khiển từ xa…Các module có thể tích hợp cùng MCCB như các cặp NO – NC, các cặp trạng thái điều khiển chế độ on – off – trip, các cổng truyền thông công nghiệp, các loại phụ kiện khóa an toàn…Ngoài ra đối với những dòng MCCB cao cấp còn có thể tích hợp các bộ ETU

MCCB tích hợp module truyền thống

Đây là đặc điểm mà chỉ những dòng MCCB cao cấp mới có, khi tích hợp module này bạn có thể giám sát và điều khiển từ xa thiết bị MCCB này. Có loại MCCB cấu hình truyền thông trực tiếp được trên thiết bị, cũng có những loại MCCB sử dụng phần mềm để lập trình.

Ứng dụng của MCB và MCCB

MCB thường được ứng dụng trong các mạng điện dân dụng, các loại  aptomat MCB (1P, 2P) được sử dụng rất nhiều và sẽ không khó bắt gặp chúng trong mạng điện gia đình bạn. Trong công nghiệp chúng ta bắt gặp chúng trong các tủ điện phân phối như tủ điện chiếu sáng, tủ điện cấp cho ổ cắm…

Trong khi đó, bạn sẽ ít thấy MCCB trong hệ thống điện dân dụng. MCCB thường được dùng rộng rãi hơn trong các nhà máy, xí nghiệp, bệnh viện, tòa ốc…. MCCB được ứng dụng nhiều trong các tủ điện tổng hoặc tủ điện phân phối của các công trình lớn ( thường trong tủ điện phân phối sẽ gồm 1 MCCB tổng và nhiều MCB tép).

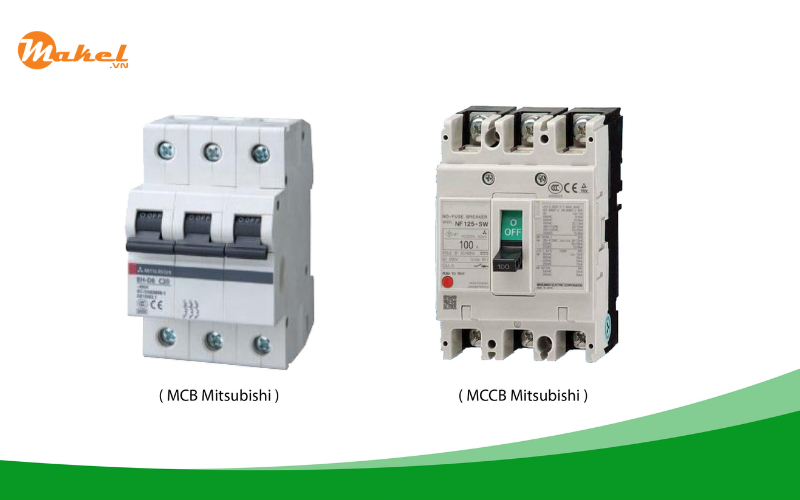

Phân biệt MCB và MCCB là gì?

Phân biệt MCB và MCCB là gì?


MCB và MCCB là 2 loại MC được sử dụng nhiều nhất trên thị trường. Dưới đây là một vài sản phẩm MCB thường dùng trên thị trường mà bạn sẽ tìm thấy được ở Makel:

MCB 1P 10A 3kA Type B

  • Điện áp định mức Un (V): 230/400 V AC 1P, 1P+N, 400 V AC 2P, 3P, 3P+N, 4P

  • Dòng điện định mức In (A): 10 A

  • Dòng cắt ngắn mạch Inc (kA): 3kA

  • Số cực: 1P

  • Đường cong đặc tuyến: Type B

  • Tần số điện áp: 50/60 Hz

  • Tiết diện dây dẫn: 0.5 - 25mm2

MCB 1P 10A 3kA Type B

MCB 1P 10A 3kA Type B

MCB 1P 20A 3kA Type B

  • Điện áp định mức Un (V): 230/400 V AC 1P, 1P+N, 400 V AC 2P, 3P, 3P+N, 4P

  • Dòng điện định mức In (A): 20 A

  • Dòng cắt ngắn mạch Inc (kA): 3kA

  • Số cực: 1P

  • Đường cong đặc tuyến: Type B

  • Tần số điện áp: 50/60 Hz

MCB 1P 20A 3kA Type B

MCB 1P 20A 3kA Type B

MCB 1P+N 2A 3kA Type B

  • Điện áp định mức Un (V): 230/400 V AC 1P, 1P+N, 400 V AC 2P, 3P, 3P+N, 4P

  • Dòng điện định mức In (A): 2 A

  • Dòng cắt ngắn mạch Inc (kA): 3kA

  • Số cực: 1P+N

  • Đường cong đặc tuyến: Type B

  • Tần số điện áp: 50/60 Hz

  • Tiết diện dây dẫn: 0.5 - 25mm2

MCB 1P+N 2A 3kA Type B

MCB 1P+N 2A 3kA Type B

MCB 3P 2A 3kA Type B

  • Điện áp định mức Un (V): 230/400 V AC 1P, 1P+N, 400 V AC 2P, 3P, 3P+N, 4P

  • Dòng điện định mức In (A): 2 A

  • Dòng cắt ngắn mạch Inc (kA): 3kA

  • Số cực: 3P

  • Đường cong đặc tuyến: Type B

  • Tần số điện áp: 50/60 Hz

  • Tiết diện dây dẫn: 0.5 - 25mm2

MCB 3P 2A 3kA Type B

MCB 3P 2A 3kA Type B

MCB 4P 25A 3kA Type B

  • Điện áp định mức Un (V): 230/400 V AC 1P, 1P+N, 400 V AC 2P, 3P, 3P+N, 4P

  • Dòng điện định mức In (A): 25 A

  • Dòng cắt ngắn mạch Inc (kA): 3kA

  • Số cực: 4P

  • Đường cong đặc tuyến: Type B

  • Tần số điện áp: 50/60 Hz

  • Tiết diện dây dẫn: 0.5 - 25mm2

MCB 4P 25A 3kA Type B

MCB 4P 25A 3kA Type B
